今回は全体の配線を接続していきましょう。

まずは、各器具に配線したものを並べてみましょう。

どのように線を接続するかは、複線図通りに接続しましょう。

当然ですが、複線図は問題に記載してある施工条件に合わせて書きましょう。

具体的には接地側に白線などです。

それでは接続しましょう。まず差し込みコネクタ、4本接続する場所は1箇所ですから差し込みましょう。差し込んだ際に銅線が見えていると×です。銅線が見えている場合には、回しながら引っ張ると抜けるので銅線を少し切ってあげましょう。

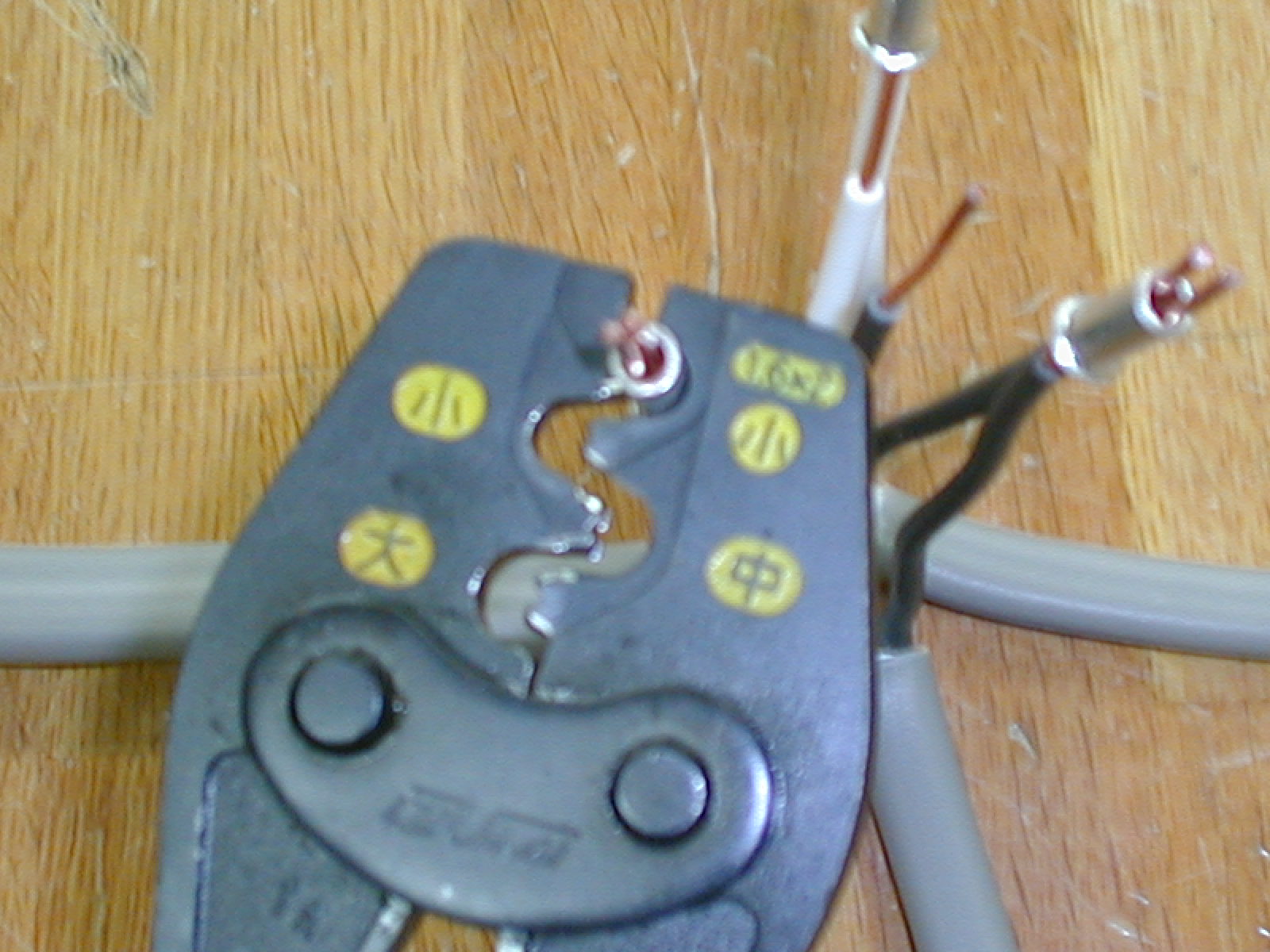

後はリングスリーブによる圧着です。圧着ペンチを使用する際は、どこで圧着するか注意してください。リングスリーブには大、中、小があり、それぞれ圧着する場所が異なります。圧着ペンチに大、中、小と書いてありますのでその場所を使いましょう。

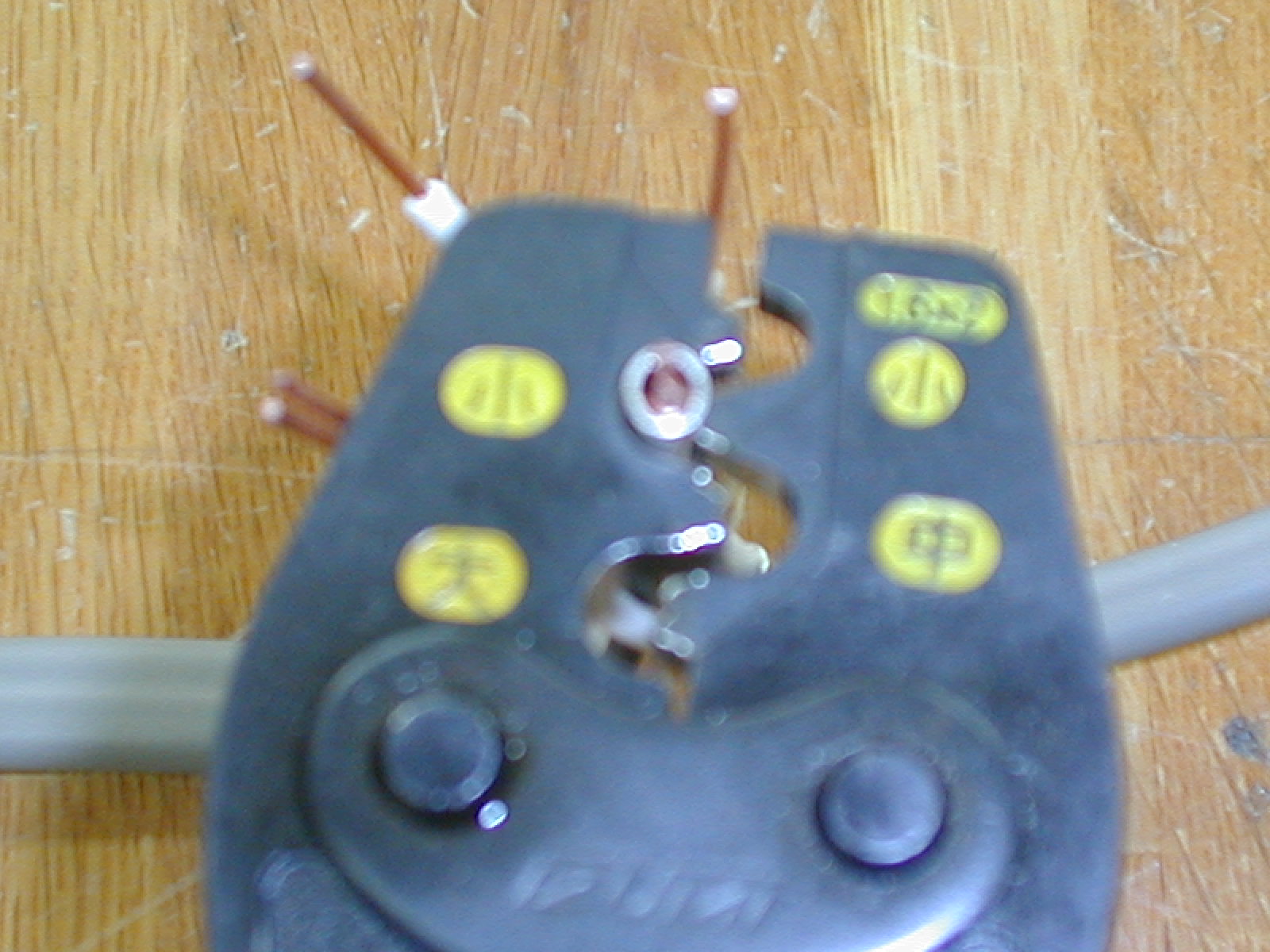

ただし1.6mmの線を2本の場合には一番上の極小を使います。圧着するとリングスリーブに刻印が残ります、間違った場所で圧着してしまうと刻印が違うものになります。刻印違いも×です。

1.6mmでも2本と3本では場所が違うので注意してくださいね。
自分では完璧に出来たつもりでも刻印違いで不合格になるケースもありますから…。

すべての配線が終わったら、圧着したリングスリーブの上にはみ出している銅線を切断して形を整えて終了です。

これで問題1は完成です。今回の問題には出ていない引掛けシーリングなどについては次回のブログで。（担当　菅）
