今回はコンセントやスイッチなど埋込連用枠への取り付け、配線です。

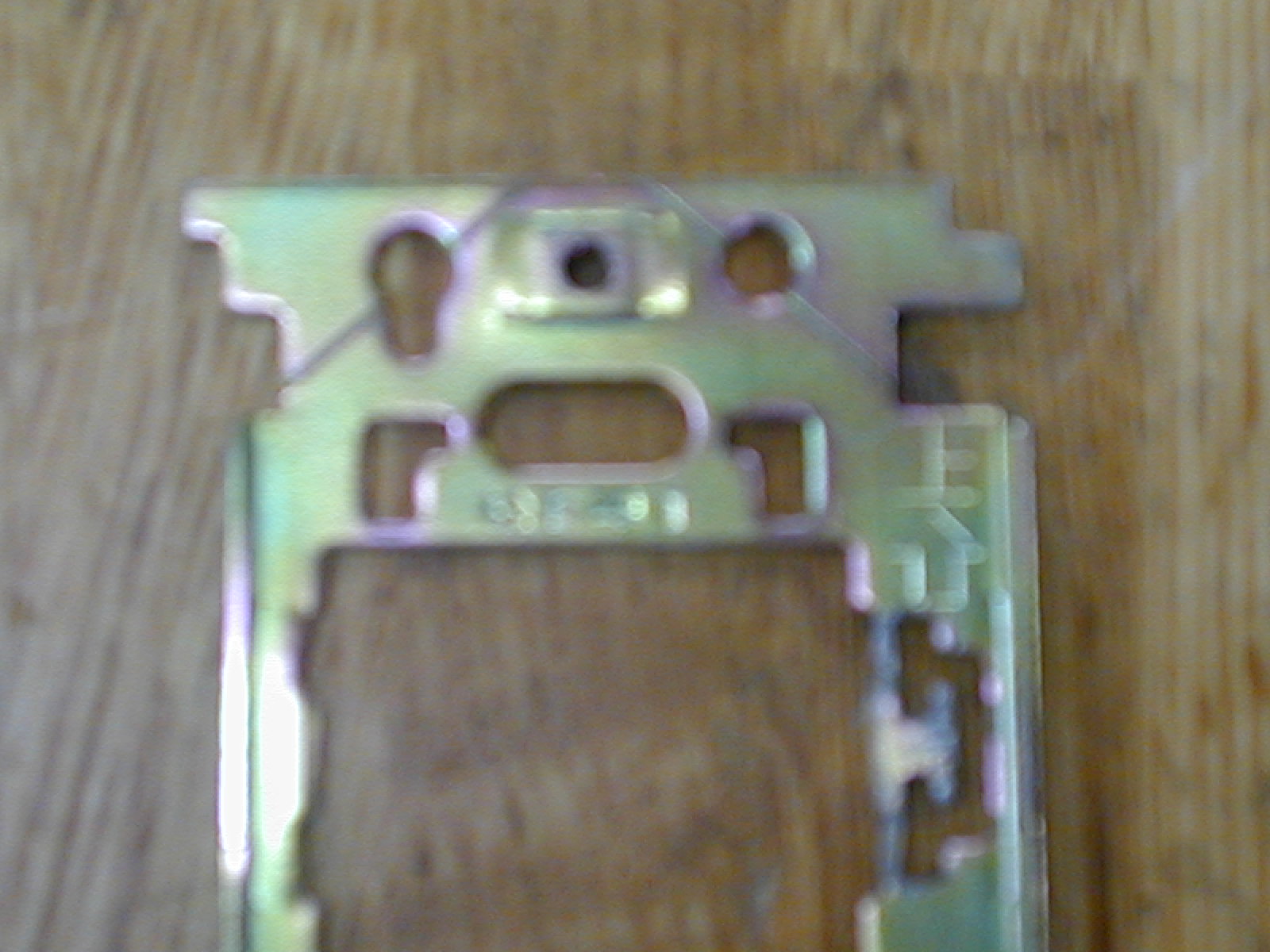

まずは埋込連用枠へスイッチ等を取り付けます。器具が一つの場合は真ん中、二つの場合は上と下に取り付けます。取り付け方は埋込連用枠の右上に「上」と書いてありますので、そちら側を上にして、向かって左側をはめ込みもう片方にマイナスドライバーを差し込んで手首を回して固定します。スイッチ、コンセント等は表面に書いてあるメーカー名が読めるようにしてください。反対ですと字も反対になります。

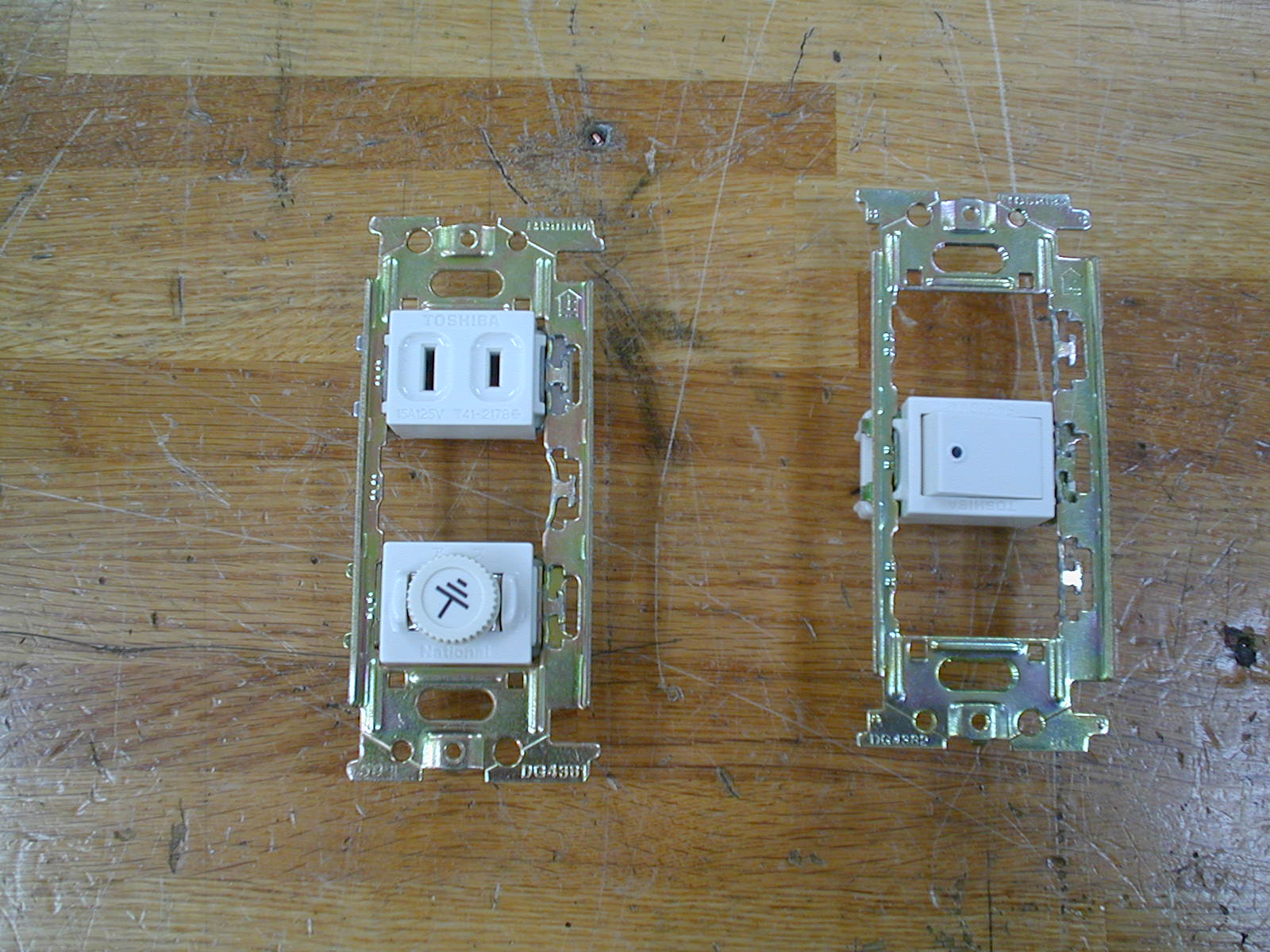

同じ要領でコンセント、スイッチ、接地端子を取り付けましょう。

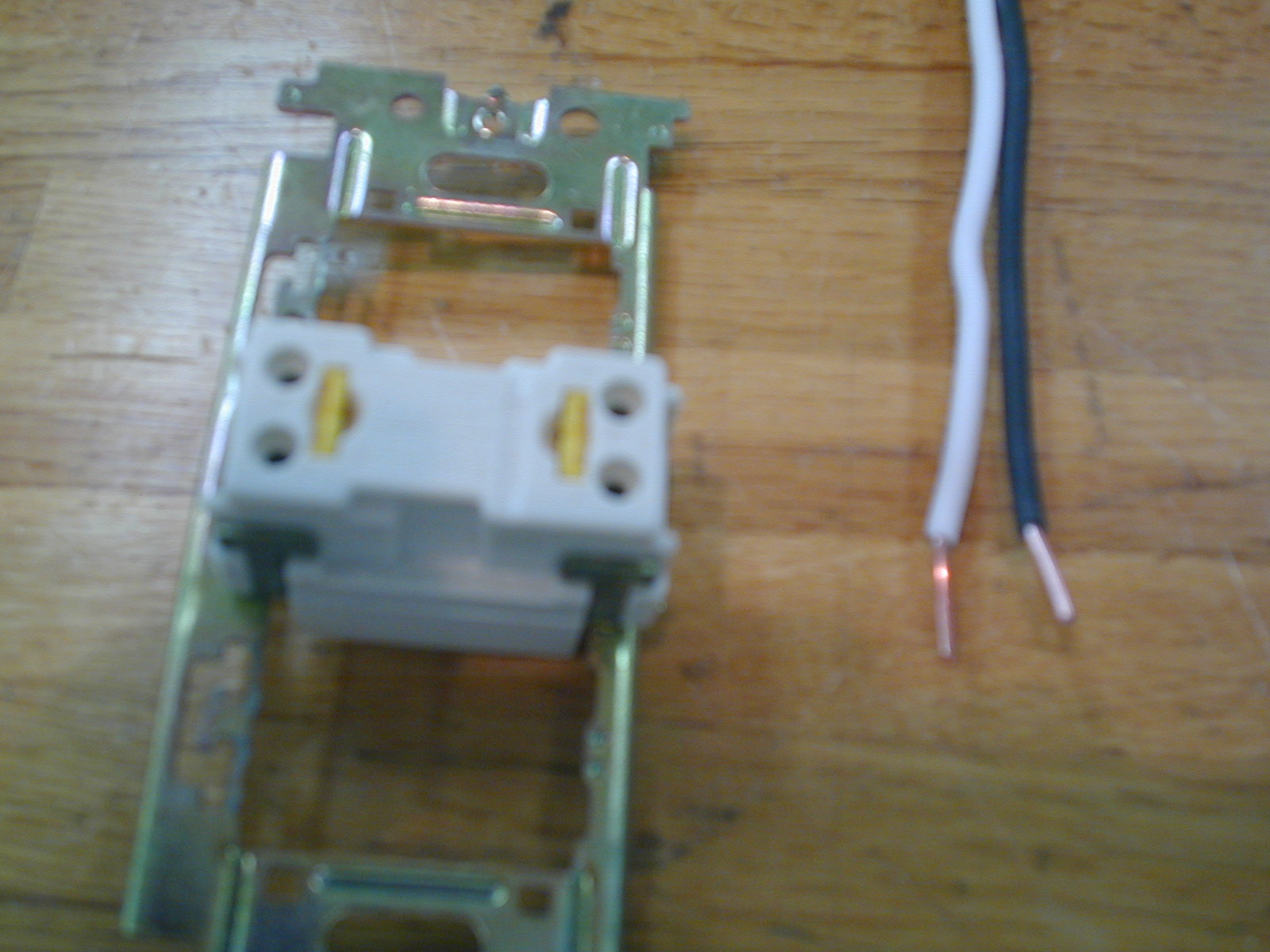

スイッチ、コンセント等への接続は器具に被覆のゲージがついていますので、ゲージに合わせて被覆を剥ぎ取りましょう。概ね10mm剥ぎ取ればOKです。剥ぎ取りが終わったら、後は差し込むだけです。スイッチの場合は白線、黒線はどちらに接続しても構いません。被覆を剥ぎ取りすぎて差し込んだ後に銅線が見えていると×です。

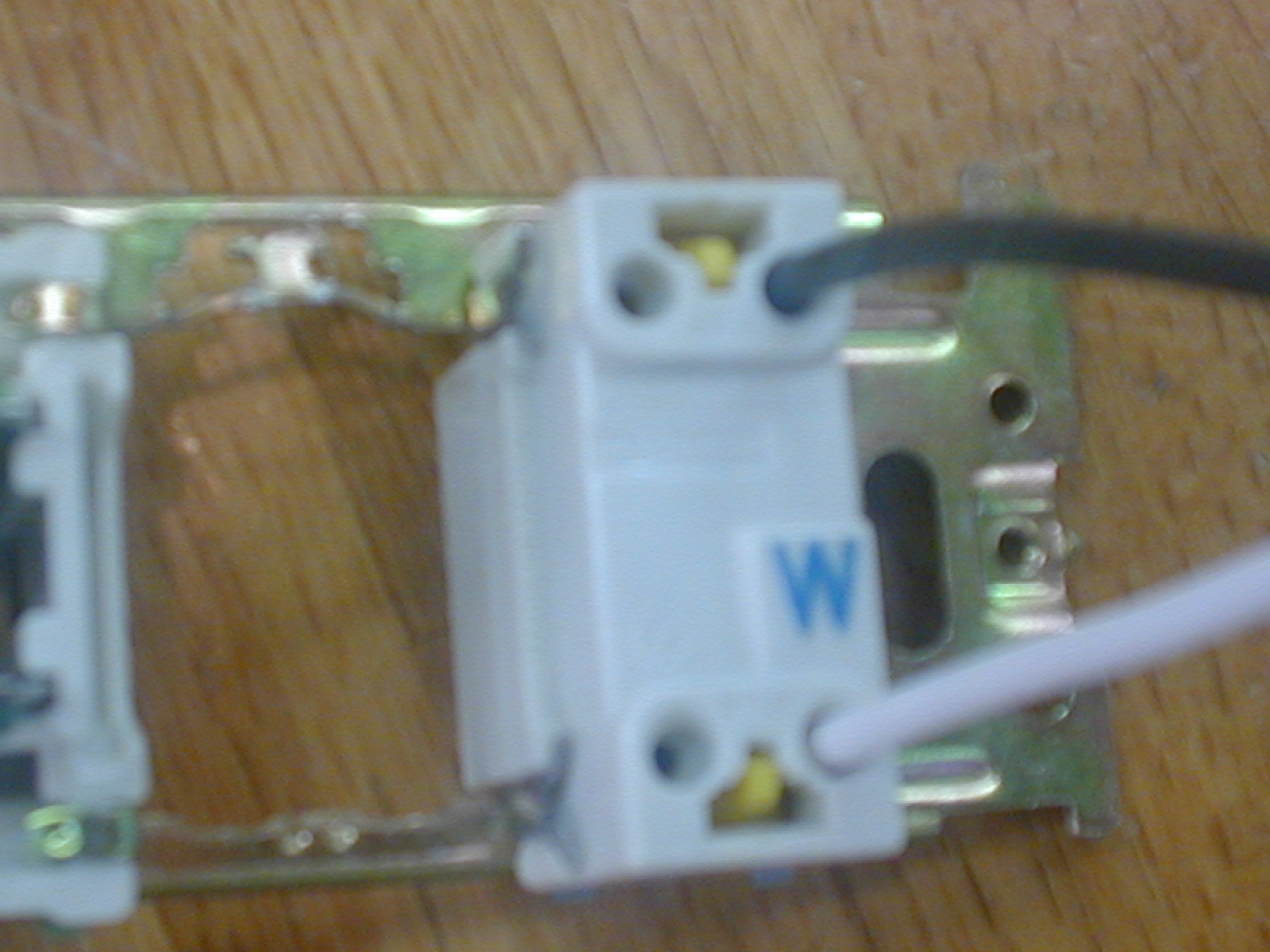

コンセントの場合には接地側（Wと書いてある側）が白線です。注意しましょう。

接地端子はメーカーによって接続方法が違いますが、差込形なら同様に、ねじで固定するものならランプレセプタクルと同様に輪作りをして固定しましょう。

ケーブルの反対側は100mm被覆を剥ぎ取っておきましょう。

次回は配線を仕上げていきましょう。（担当　菅）
