今回は単相の接続を。

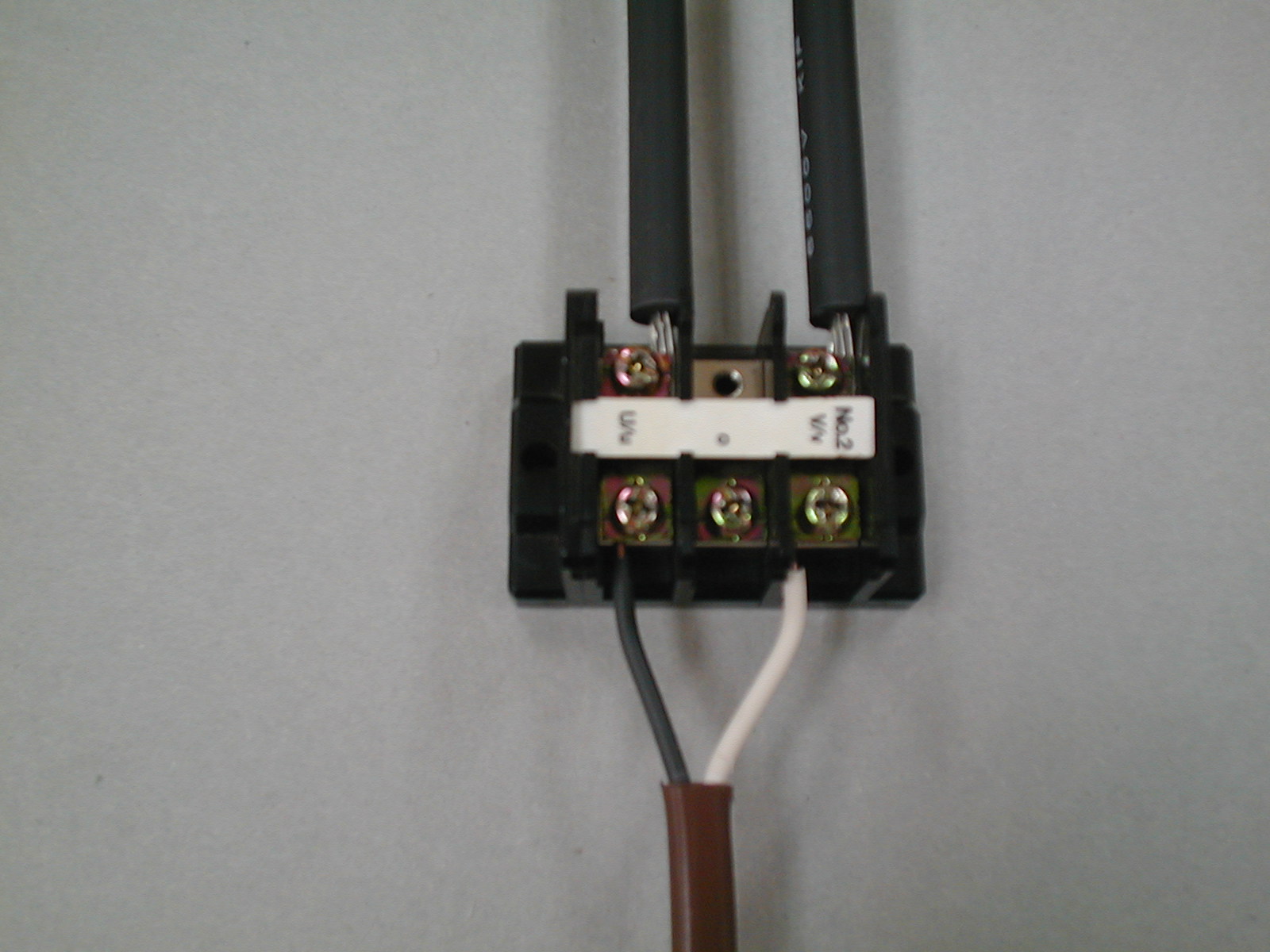

入力が単相6600Vの場合、変圧器（ブロック端子）は一次側に高圧絶縁電線（KIP)で接続されます。

次に単相100Vを出力する場合はuとoに接続してください。

単相200Vの場合はuとvに接続します。

単相100Vと200Vを使用する回路では、この両方を接続します。あとはアース線を接続して出来上がりです。

高圧回路も理解すると、意外と簡単だと思いませんか？

次回は、欠陥について（担当　菅）

今回は各器具の配線と接続を行ってみましょう。

ランプや引掛シーリング、スイッチの接続方法は第二種電気工事士の際の電気工事士への道で行っていますので、そちらをご覧ください。

各器具の配線が終わったら電線を接続していきましょう。

電線接続はリングスリーブの刻印に注意してください。1.6mm2本の場合は刻印が○を、2.0mm1本と1.6mm2本の場合は刻印が小となるようにしてください。

電線を接続すれば完成です。後は形を整えて終了です。

各器具の接続、電線配線は第二種電気工事士と変わりませんので、第一種電気工事士試験では、高圧回路の配線が理解できているかどうかが重要となります。今回の公表問題1はV-V結線でしたが、このほかに公表問題ではΔ-Δ結線やY-Δ結線が出題されていますので、各結線の方法を勉強しておきましょう。

また、単相の接続も何問か出題されていますので、次回は単相の高圧回路を作って見ましょう（担当　菅）

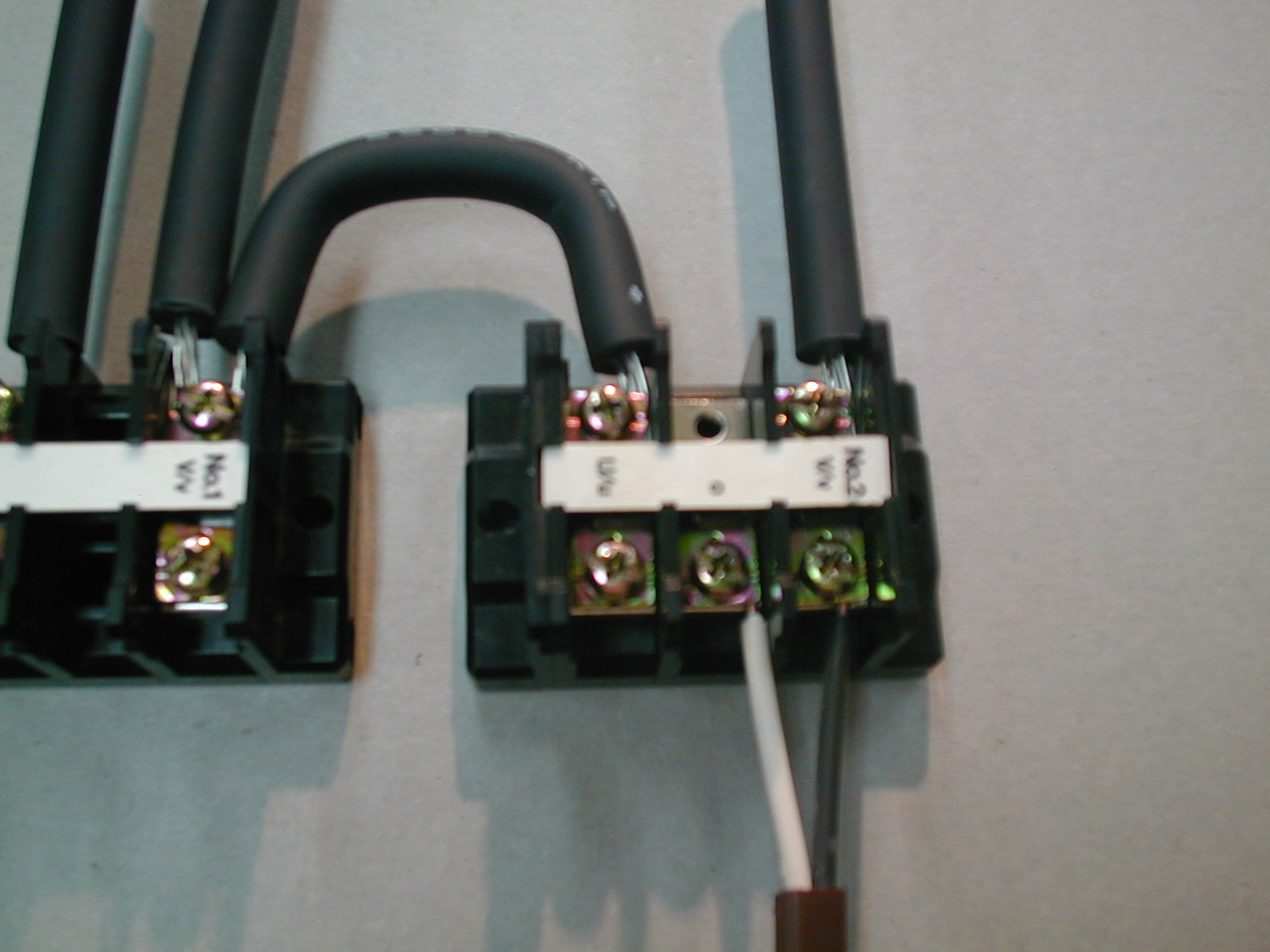

今回は変圧器（ブロック端子）の二次側の接続を行って見ましょう。

三相6600Vの入力は変圧器によって三相200Vに変圧されます。公表問題では三相200Vと単相100Vを使用する配線になっていますね。まずは三相200Vの配線から。

二次側にIV線によって接続されているのが三相200Vの配線です。入力された三相から同じ配線で出力されます。

次に単相100V、これはVVF2.0-2Cで接続されます。

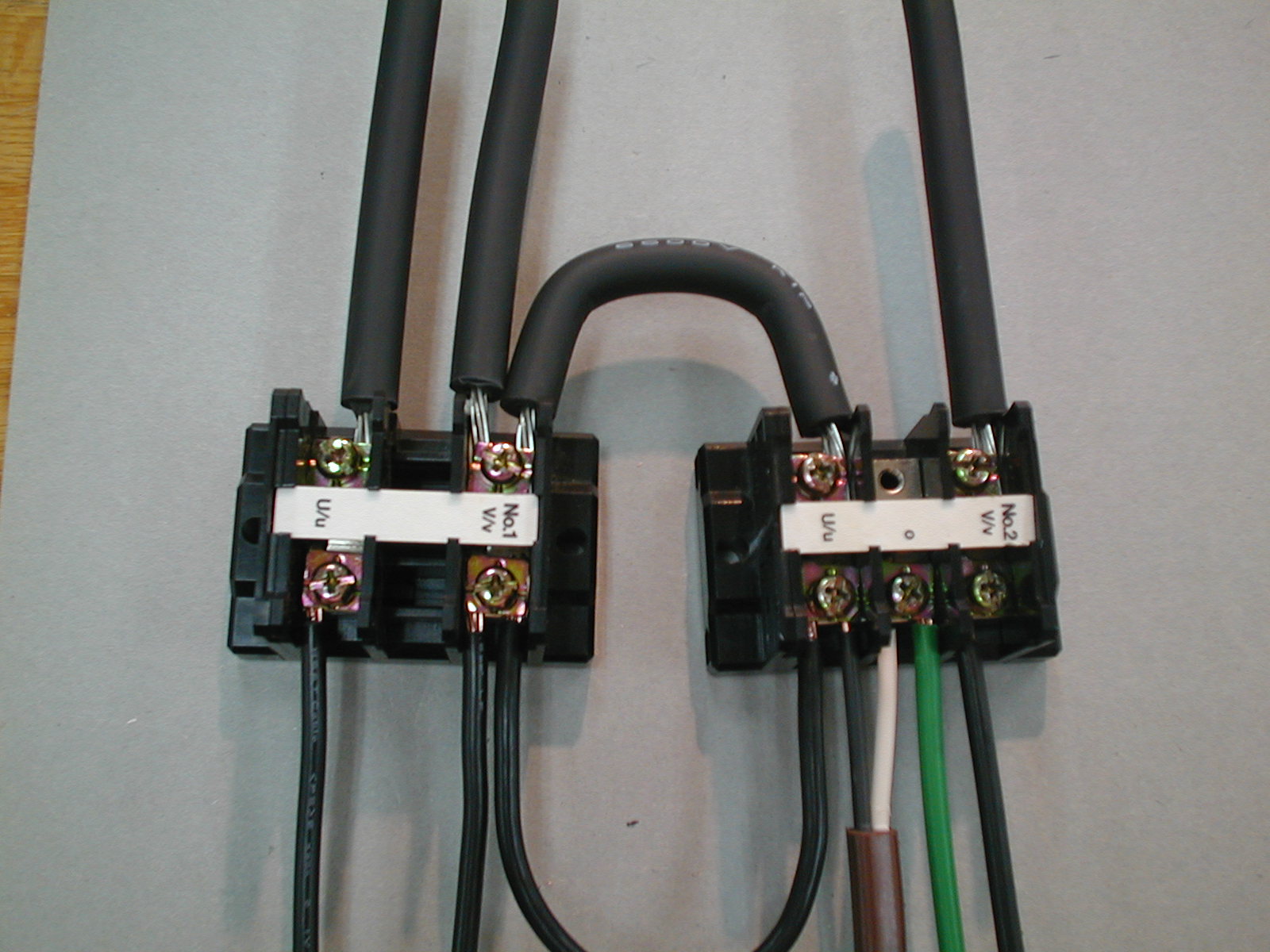

変圧器（ブロック端子）二次側のuあるいはvに黒線を、oに白線を接続します。どちらの接続でも構いません。後はアースとして緑線を接続しましょう。アース線は変圧器（ブロック端子）二次側のoに接続します。

これで変圧器への接続は終了です。

次回は各器具を接続していきましょう（担当　菅）

第一種電気工事士試験ではシーケンス回路も出題されていますね。

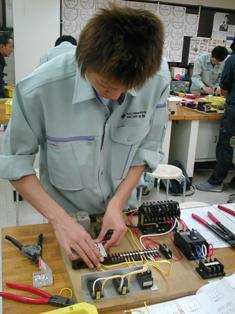

公表問題の2番です。試験では電磁接触器の代わりにブロック端子が使われますが、シーケンスが分からないと接続できないですよね。電気工事専攻の1年生は現在、このシーケンスの実習を行っています。

実習も半年以上続けているので、手馴れてきた学生達です。これで公表問題2番が出題されても安心ですね。（担当　菅）
